UK Power Networks Londen

Nieuwe geluidsbeheersingtechnologie in transformatorstation

In het hart van Londen zorgden de transformatoren van een verdeelstation van elektriciteit voor geluidsoverlast bij omwonenden. Merford plaatste een akoestisch scherm voorzien van de door Sonobex ontwikkelde NoiseTrap® technologie. Een revolutionaire technologie waarbij geluid zichzelf opheft in het paneel en tevens natuurlijke ventilatie mogelijk is. Netbeheerder UK Power Networks had de primeur om deze technologie succesvol in te zetten voor verdeelstation in de wijk Bayswater, Londen.

  • UK Power Networks
  • Energie

Transformatoren produceren een laagfrequent geluid wat soms kan leiden tot geluidsoverlast bij omwonenden. Deze tonen zijn normaliter moeilijk te dempen en vereisen zware akoestische maatregelen om het geluid af te schermen waardoor natuurlijke ventilatie doorgaans niet mogelijk is. Sonobex, sinds 2017 onderdeel van Merford, ontwikkelde een technologie die lage frequenties dempt en tevens natuurlijke ventilatie mogelijk maakt. De gepatenteerde* technologie werd voor het eerst in praktijk gebracht bij een verdeelstation van elektriciteit in Londen.

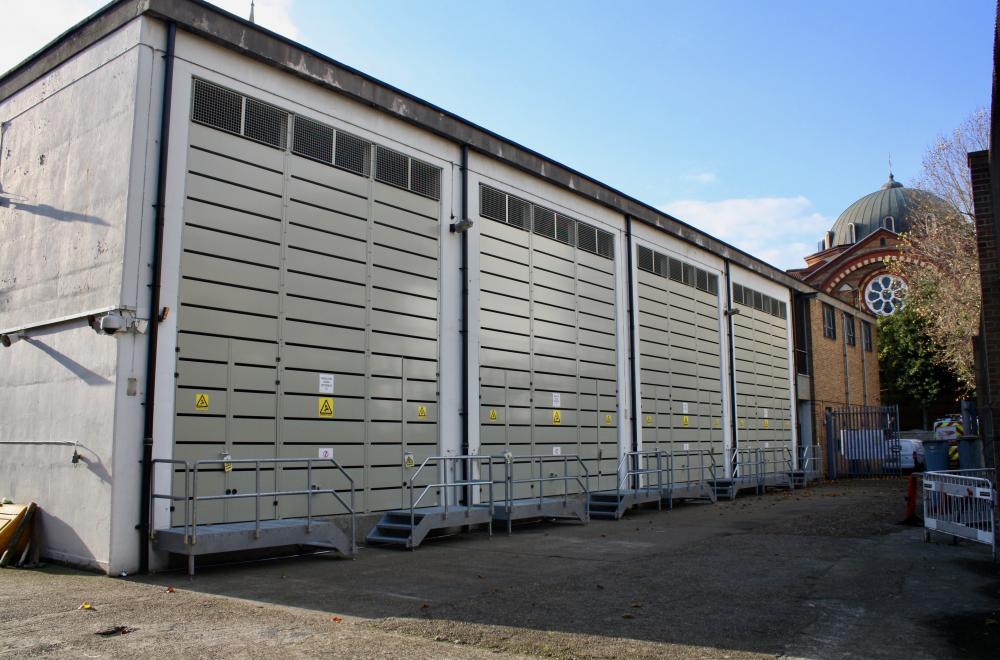

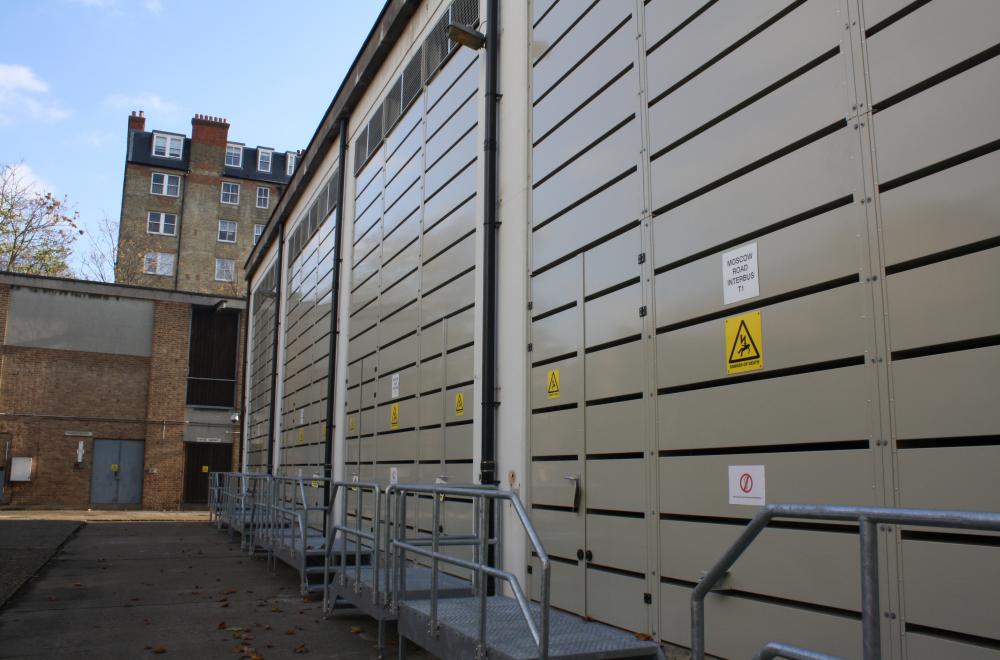

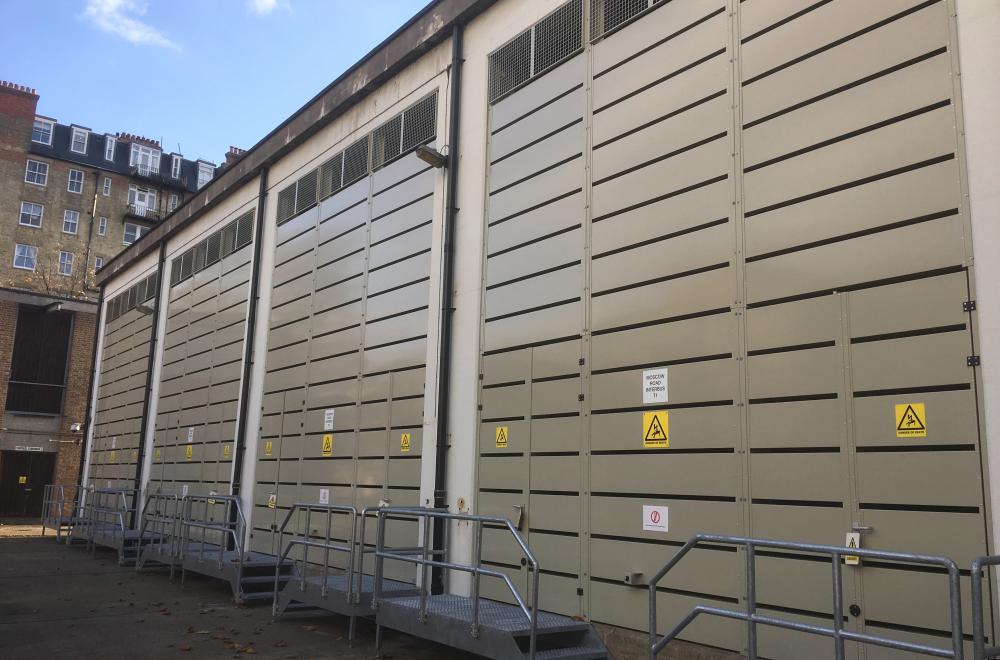

De vier transformatoren die in Londen voor overlast zorgden, zijn ondergebracht in betonnen compartimenten met aan één zijde een opening voor natuurlijke ventilatie. Het project omvatte de installatie van akoestische barrières om de compartimenten te sluiten en te voorkomen dat het geluid ontsnapte. Het was noodzakelijk dat de oplossing niet alleen akoestisch verzachting bood, maar ook zorgde voor voldoende ventilatie voor de koeling van de apparatuur.

Analyse en ontwerp

Een gedetailleerd computermodel werd ontwikkeld om de akoestische omgeving te bestuderen, naast een vloeistofstroomanalyse van de warmteconvectie. De computermodellen werden gebruikt om het ontwerp van de barrière voor beide kenmerken te optimaliseren.

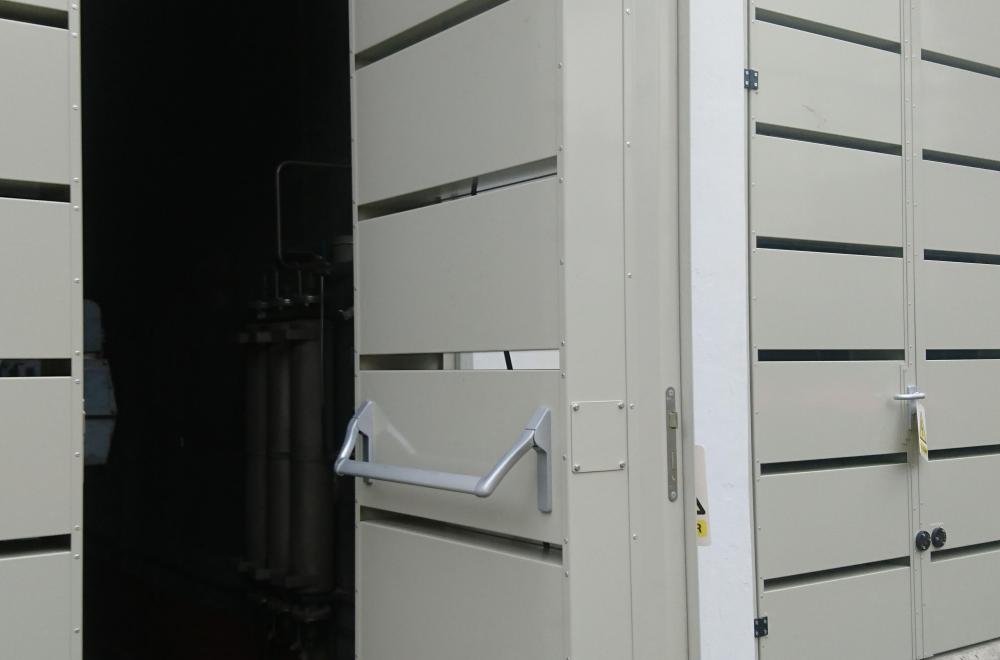

De oplossing, een ​​akoestisch paneel met grote open spleten, is ontworpen door Sonobex en vervaardigd door Merford. De akoestische schermen zijn opgebouwd uit modulaire panelen waarvan een aantal uitgevoerd als deur om toegang tot de apparatuur te bieden voor onderhoudsdoeleinden. Na de voltooiing van de installatie hebben geluidsonderzoeken bevestigd dat de oplossing naar behoren presteert en dat de geluidsniveaus nu lager zijn dan de richtlijnen van de Wereldgezondheidsorganisatie.

Goede buur

John Nagle, senior projectmanager bij UK Power Networks, zei: "Het was heel spannend om aan een project te werken dat een oplossing heeft opgeleverd die nergens anders ter wereld is gebruikt. Onze stations bevinden zich vaak dicht bij de locatie van onze klanten, zodat ze stroom kunnen leveren aan huishoudens en bedrijven, maar heel af en toe is de apparatuur binnenshuis te horen door omwonenden. We willen een goede buur zijn en de verstoring tot een minimum beperken. De schermen bieden een nieuwe optie die we kunnen gebruiken, in de zeldzame gevallen dat er geluid buiten onze sites te horen is."

UK Power Networks gaat nu kijken of de schermen geschikt zijn voor andere locaties waar apparatuur te horen is. Ook andere partijen hebben interesse getoond in deze oplossing om geluid van transformatoren te reduceren.

* Patents: US 8789652, US 9607600, EP 2394266.
Patent Pending: US 15 / 509,360, EP 14707832.3, EP 15718253.6, EP 16189799.6
