Akoestiroof S

Deze zelfdragende dakelementen worden toegepast in nieuwbouwsituaties ten behoeve van de geluidsisolatie van hellende daken.


Eigenschappen

  • kant en klare elementen
  • naast geluidsisolatie ook goede thermische isolatie
  • het element is bestand tegen doorbuiging en afschuiving

Basisconstructie

De basisconstructie van het dak bestaat uit houten draagbalken (gordingen) met een maximale gordingafstand van 150 cm. De draagconstructie dient te zijn berekend op de gewichtsbelasting van de elementen.

Systeemopbouw

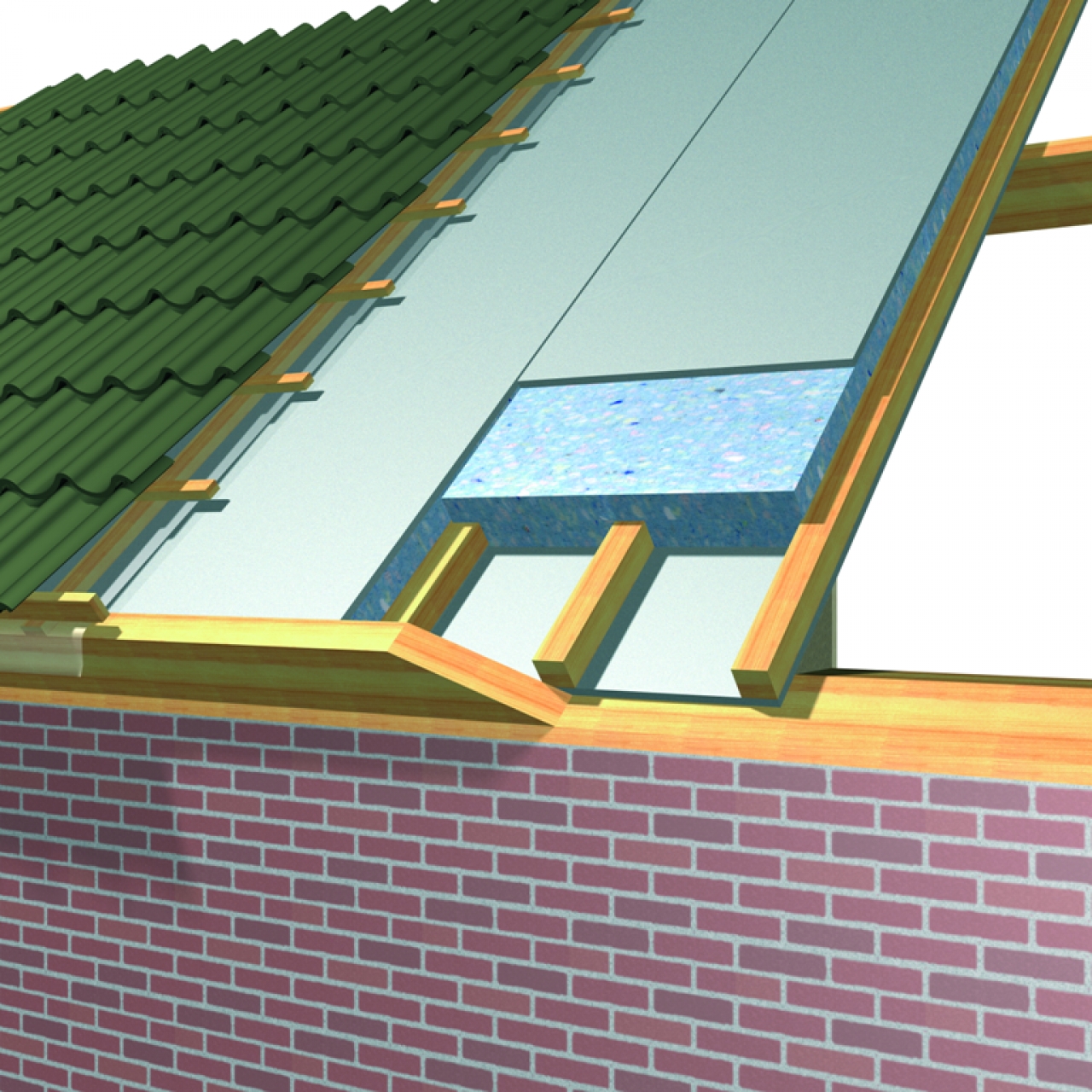

Het Akoestiroof S element bestaat uit een kern van Akoestifoam en een Akoestipanel i14 onder- en bovenplaat. In het element zijn op de onderplaat houten sporen bevestigd (300 mm h.o.h.) die akoestisch ontkoppeld zijn van de bovenplaat. De elementen hebben een sponning aan de langskanten. De standaard afmeting van het element is 2600 x 600 mm. De dikte van het systeem wordt afgestemd op de gewenste geluidsisolatie.

De elementen worden in haakse richting op de draagbalken van het dak mechanisch bevestigd met houtdraad bouten in de langssponning van het element. Tegen de onderzijde van de elementen dient in het werk een extra beplating naadverspringend te worden aangebracht in combinatie met een dampremmende laag. Het dak wordt afgewerkt met een regenkerende afwerking.
